自力式氮封閥

閥門型號：ZZDQ
通徑規格：DN20～DN100mm
結構形式：直通鑄造閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40
適用溫度：-20-80℃ -20-350℃
應用范圍：石油、化工、氣體
產品特點：無需外部能源，根據自身壓力即可進行調節

自力式氮封閥概述：

自力式氮封裝置調節閥主要由快速泄放閥和自力式微壓調節閥，以及壓力彈簧、指揮器、脈沖管等相關部件組成，主要用于保持容器頂部保護氣體（一般為氮?dú)?的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發，被氧化，以及容器的安全，特別適用于各類大型儲罐的氣封保護系統。

自力式氮封閥特點：

自力式氮封閥具有節能、動作靈敏、運行可靠、操作與維修方便等特點，廣泛應用于石油、化工等行業。自力式氮封閥無需外部能源，利用管道自身壓力即可進行調節，能在無電、無氣的場合工作，既方便又節約能源，降低成本。

自力式氮封閥參數：

技術參數和性能
公稱通徑	Dn20、25、32、40、50、65、80、100mm
公稱壓力	PN1.6、4.0MPa
法蘭標準	JB/T79.1-94、79.2-94等
閥體材料	鑄鋼、不銹鋼
閥體型式	單座(P)、雙座(N)、套筒(M)
閥芯材料	硬密封：不銹鋼
閥芯材料	軟密封：不銹鋼鑲嵌橡膠圈
閥桿材料	不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi)
壓力平衡	不銹鋼波紋管
流量特性	快開
使用溫度	-20-80℃ -20-350℃

自力式氮封閥工作原理：

當儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。當微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)狻Ｒ蛭赫{(diào)節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。

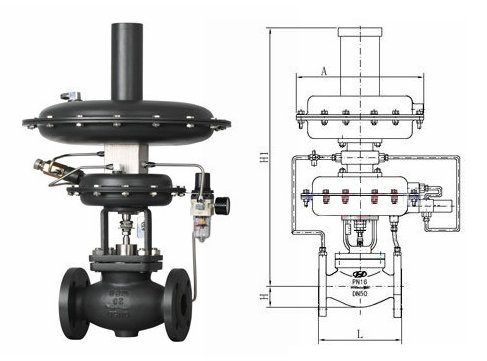

自力式氮封閥結構組成：

結構組成
1	2	3	4	5	6	7	8	9	10	11
主閥	主閥閥芯	主閥執行機構	減壓閥	節流閥	指揮器閥芯	檢測機構	預設彈簧	主閥	檢測機構	彈簧
